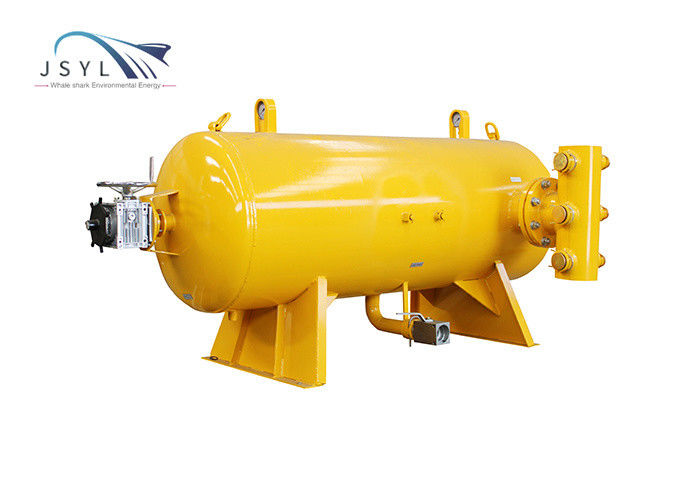

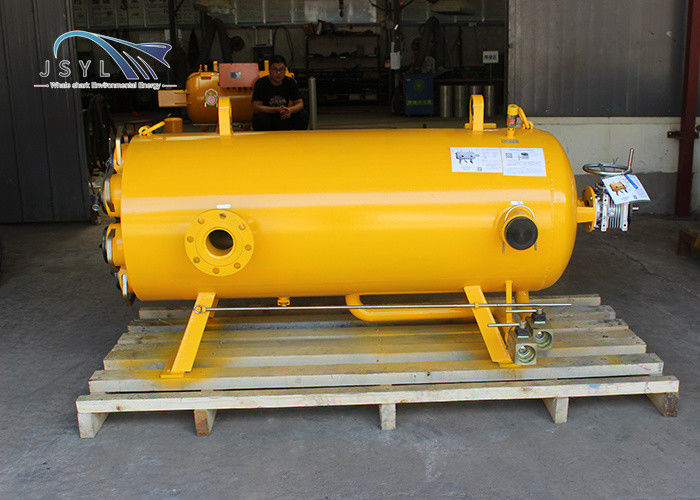

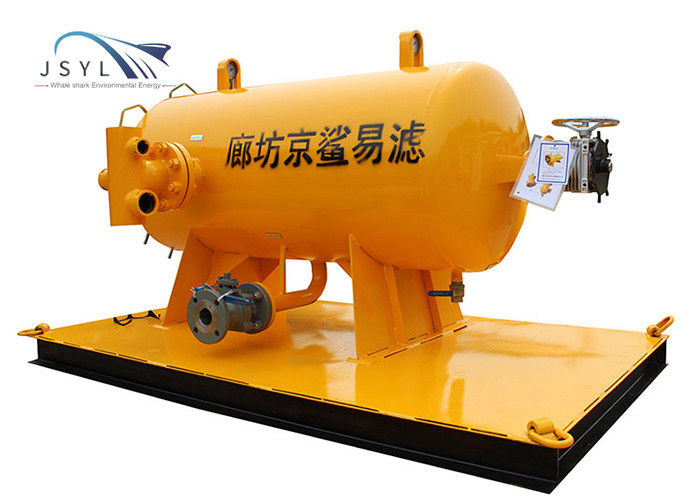

20 ميكرون يدوي أفقي مرشح الغسيل العكسي
يصف
يمكن لمعدات سلسلة JSYL تصفية الجسيمات الصلبة في مختلف المياه والسوائل منخفضة اللزوجة (مثل المبردات الآلية) ، وتقليل تعكر السائل ، وتنقية جودة المياه ، وتقليل الأوساخ والبكتيريا والطحالب والصدأ ، وما إلى ذلك ، والحفاظ على نظافة المواد.من أجل تلبية متطلبات تشغيل النظام والعمليات النهائية للنظافة السائلة ، يمكن أيضًا استخدامه لحماية المعدات الرئيسية في المصب من انسداد الجسيمات أو التآكل أو القاذورات ، وتحسين كفاءة التشغيل وعمر المعدات الرئيسية.
مبدأ العمل
ينقسم سير عمل المرشح إلى حالة الترشيح وحالة الصرف الصحي العكسي
1. في ظل حالة الترشيح العادية: يدخل السائل إلى الجسم من مدخل السائل ويتم ترشيحه بواسطة عنصر المرشح ، وتودع الشوائب الموجودة في السائل على شاشة المرشح ، ويتم تفريغ السائل المصفى من مخرج سائل الجسم ، ومن مياه الصرف الصحي الصمام في حالة مغلقة
2. حالة مياه الصرف الصحي الغسل العكسي: بعد مرور جهاز المرشح من خلال العديد من عمليات الترشيح العادية.يتم ترسيب الشوائب الموجودة في السائل على شاشة المرشح ، عندما يصل ضغط المدخل وضغط المخرج إلى قيمة ضغط تفاضلي معينة (≥0.5MPa) ؛جهاز المرشح هنا عندما يكون التدفق الرجعي مطلوبًا ؛ينقل مستشعر الضغط الذكي المعلومات إلى نظام توزيع الطاقة ؛نظام توزيع الطاقة قيد التشغيل ؛يتم فتح صمام الصرف تلقائيًا ؛يدور ذراع دوران الغسيل العكسي بذكاء ، مما يتسبب في دوران لوحة عقدة الغسيل العكسي 360 درجة في الاتجاه المشار إليه بواسطة السهم (توقف) ، تحت تأثير فرق الضغط ؛يتم غسل عناصر المرشح واحدة تلو الأخرى ؛يتم غسل الأوساخ الموجودة داخل عنصر المرشح وتصريفها من خلال منفذ الصرف الصحي تحت ظروف عمل قوة التفاعل ؛تنتهي عملية الغسيل العكسي ؛يتم إغلاق صمام الصرف الصحي تلقائيًا ؛الجهاز يدخل حالة الترشيح العادية.
| معلمة المنتج | |||
| تحديد | معلمات المعدات | تحديد | معلمات المعدات |
| نموذج المعدات |
JSYL-JDX-SD-DN100 |
طريقة التنظيف | الغسيل العكسي لعنصر التصفية الخاص بالمعدات |
| اختيار شل | الكربون الصلب / الفولاذ المقاوم للصدأ | شكل عنصر التصفية | شبكة منسوجة متعددة الطبقات متكلس |
| تدفق آلة واحدة |
60 م3/ ح
|
عدد عناصر التصفية |
7 عناصر
|
| الضغط المقدر | 1.6 ميجا باسكال / 2.5 ميجا باسكال / 4.0 ميجا باسكال | دقة الترشيح | 20 ميكرومتر |
| اللزوجة المطبقة (CP) | 1-40cp | درجة حرارة قابلة للتطبيق (درجة مئوية) | 0-95 درجة مئوية |
| وضعية التشغيل | تحكم ذكي أوتوماتيكي بالكامل | استبدال عنصر المرشح | عنصر مرشح استبدال شفة غطاء كبير |
|
مكونات الغسيل العكسي
|
304 من الفولاذ المقاوم للصدأ | تصميم عنصر المرشح | استبدال الغطاء |
| وحدة الطاقة | المخفض المركب | تبديل الموقف القرب | استقرائية |
| عقدة backflushing | قرص عقدة سبع نجوم | مقياس الضغط | مقياس الضغط الزلزالي |
| دورة استبدال الفلتر | نصف عام / أكثر من عام | طريقة التثبيت | عمودي أفقي |
مميزات
1. حجم صغير ، تدفق كبير ، دقة عالية
2. الغسيل العكسي الذكي عبر الإنترنت دون توقف والتدفق المستمر ؛
3. يستبدل الجسم عنصر المرشح ، تصميم سريع التوصيل ، سهل الاستبدال ؛
4. هيكل عنصر متعدد التصفية.يمكن تعديل الدقة ؛
5. يمكن تركيبها عموديا / أفقيا ، مما يوفر مساحة التركيب بشكل كبير
