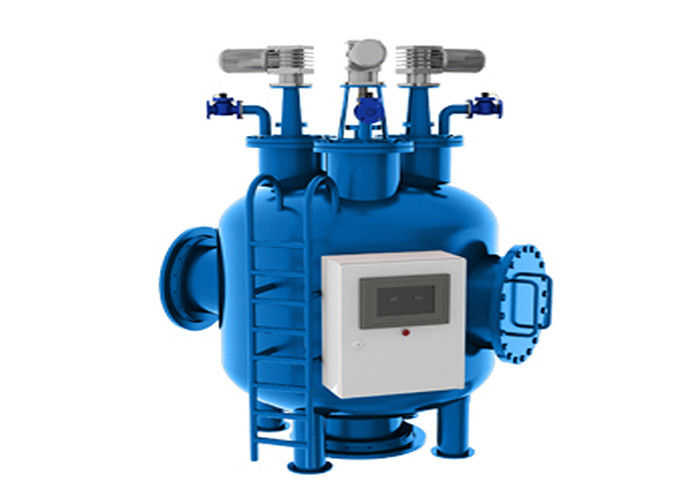

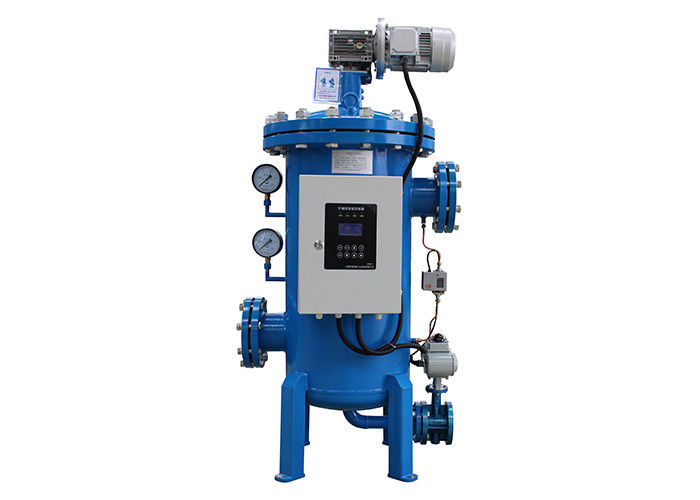

نوع الفرشاة التلقائي لمياه الصرف الصحي ذاتي التنظيف الذاتي ، ونظام ترشيح الغسيل العكسي التلقائي لمياه التبريد
يصف

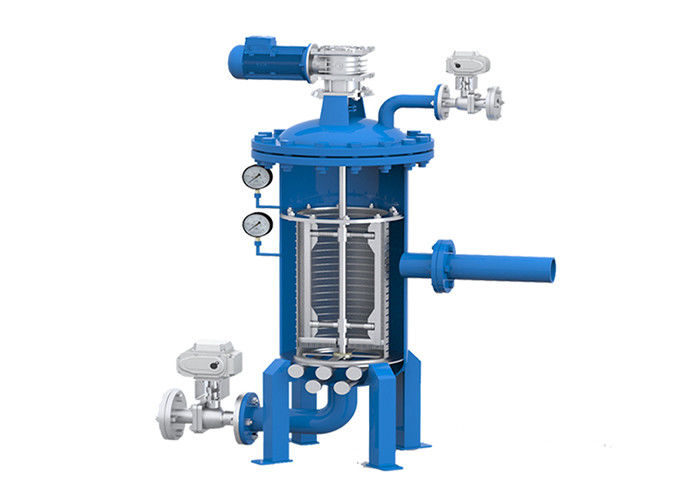

يدخل السائل إلى مرشح الجسم من خلال مدخل التصفية ، ويتم ترشيح السائل بواسطة عنصر المرشح ، ويتم ترسيب الشوائب الموجودة في السائل على شاشة مرشح الفولاذ المقاوم للصدأ ، عندما يصل ضغط المدخل وضغط المخرج إلى القيمة المحددة ؛يبدأ النظام تلقائيًا برنامج التنظيف الذاتي ؛يرسل المستشعر المعلومات إلى نظام توزيع الطاقة ، ويستقبل نظام توزيع الطاقة إشارة الضغط لبدء التشغيل: يقود المحرك الكهربائي الفرشاة لتدويرها لتنظيف عنصر المرشح ؛في نفس الوقت ، يفتح صمام الصرف الصحي لتصريف مياه الصرف الصحي ؛وقت التنظيف هو 10-60 ثانية (قابل للتعيين) ، ويغلق الصمام عند انتهاء التنظيف ؛توقف المحرك عن العمليعود النظام إلى الحالة الأولية ؛يبدأ في الدخول في عملية الترشيح التالية.
مبدأ العمل
ينقسم سير عمل المرشح إلى حالة الترشيح وحالة الصرف الصحي العكسي
1. في ظل حالة الترشيح العادية: يدخل السائل إلى الجسم من مدخل السائل ويتم ترشيحه بواسطة عنصر المرشح ، وتودع الشوائب الموجودة في السائل على شاشة المرشح ، ويتم تفريغ السائل المصفى من مخرج سائل الجسم ، ومن مياه الصرف الصحي الصمام في حالة مغلقة
2. حالة مياه الصرف الصحي الغسل العكسي: بعد مرور جهاز المرشح من خلال العديد من عمليات الترشيح العادية.يتم ترسيب الشوائب الموجودة في السائل على شاشة المرشح ، عندما يصل ضغط المدخل وضغط المخرج إلى قيمة ضغط تفاضلي معينة (≥0.5MPa) ؛جهاز المرشح هنا عندما يكون التدفق الرجعي مطلوبًا ؛ينقل مستشعر الضغط الذكي المعلومات إلى نظام توزيع الطاقة ؛نظام توزيع الطاقة قيد التشغيل ؛يتم فتح صمام الصرف تلقائيًا ؛يدور ذراع دوران الغسيل العكسي بذكاء ، مما يتسبب في دوران لوحة عقدة الغسيل العكسي 360 درجة في الاتجاه المشار إليه بواسطة السهم (توقف) ، تحت تأثير فرق الضغط ؛يتم غسل عناصر المرشح واحدة تلو الأخرى ؛يتم غسل الأوساخ الموجودة داخل عنصر المرشح وتصريفها من خلال منفذ الصرف الصحي تحت ظروف عمل قوة التفاعل ؛تنتهي عملية الغسيل العكسي ؛يتم إغلاق صمام الصرف الصحي تلقائيًا ؛الجهاز يدخل حالة الترشيح العادية.
| المقياس التقني | |||||||||||
| نموذج | قطر دائرة الانبوب |
مدخل ومخرج |
ي | جي 1 | جي 2 | ص | Y1 | ك | منطقة التصفية | حجم المياه المعالجة | وزن |
| <بوصة) | مم | مم | مم | مم | مم | مم | مم | سم 2 | م 3 / ساعة | كلغ | |
| JSYL-S1-DN8O | 3 | 80 | 886 | 376 | 718 | 683 | 257 | 673 | 1165 | 45 | 123 |
| JSYL-S1-DN100 | 4 | 100 | 936 | 411 | 770 | 683 | 257 | 673 | 1367 | 65 | 173 |
| JSYL-S1-DN125 | 5 | 125 | 1018 | 461 | 852 | 683 | 257 | 673 | 2095 | 105 | 182 |
| JSYL-S1-DN150 | 6 | 150 | 1111 | 523 | 951 | 744 | 303 | 725 | 3014 | 150 | 217 |
| JSYL-S1-DN200 | 8 | 200 | 1427 | 715 | 1237 | 820 | 349 | 777 | 5270 | 265 | 297 |
| JSYL-S1-DN250 | 10 | 250 | 1685 | 853 | 1439 | 874 | 393 | 826 | 7867 | 410 | 410 |
| JSYL-S1-DN30O | 12 | 300 | 1815 | 944 | 1569 | 939 | 458 | 908 | 11414 | 590 | 526 |
| JSYL-S1-DN350 | 14 | 350 | 2082 | 1094 | 1792 | 1026 | 545 | 1010 | 15552 | 800 | 763 |
| JSYL-S1-DN400 | 16 | 400 | 2360 | 1239 | 2019 | 1098 | 608 | 1111 | 20344 | 1050 | 832 |
| JSYL-S1-DN450 | 18 | 450 | 2632 | 1389 | 2245 | 1199 | 679 | 1213 | 25751 | 1320 | 952 |
| JSYL-S1-DN500 | 20 | 500 | 2919 | 1547 | 2483 | 1288 | 717 | 1250 | 31786 | 1630 | 1147 |
| JSYL-S1-DN600 | 24 | 600 | 3510 | 1865 | 2864 | 1458 | 864 | 1440 | 42295 | 2350 | 1233 |
مميزات
1. تحكم ذكي أوتوماتيكي بالكامل
2. حجم صغير ، تدفق كبير ، دقة عالية
3. لا يتوقف التدفق الرجعي الذكي عبر الإنترنت ويتدفق باستمرار ؛
4. يستبدل الجسم عنصر المرشح ، تصميم سريع التوصيل ، سهل الاستبدال ؛
5. هيكل عنصر متعدد المرشحات.يمكن تعديل الدقة ؛
6. يمكن تركيبها عموديا / أفقيا ، مما يوفر مساحة التركيب بشكل كبير
7. يتميز عنصر المرشح بدقة ارتداد عبر الإنترنت تبلغ 5 ميكرون ، والتي يمكن استخدامها بشكل متكرر.
